Комплексная система электрохимической защиты КС ЭХЗ «СТЕРХ»

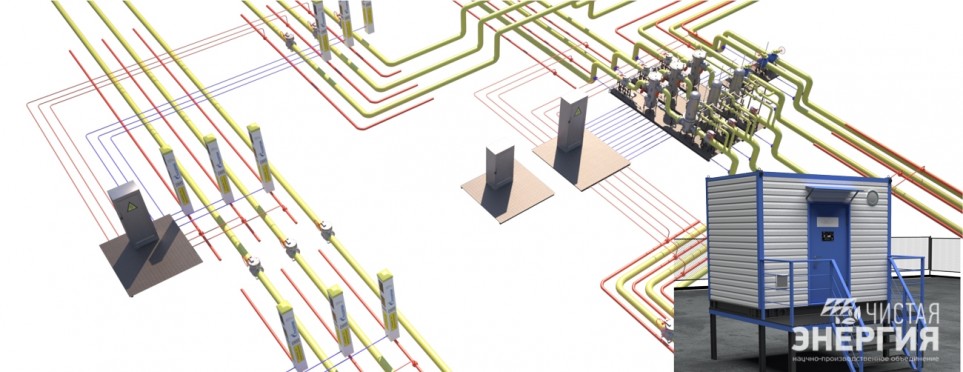

КС ЭХЗ «Стерх» – комплексная система электрохимической защиты «СТЕРХ» (система технических решений хозяйств): комплекс оборудования предназначенный для осуществления технологического процесса электрохимической защиты металлических компонентов сооружений и конструкций.



Комплекс обеспечивает:

  • защиту металлических конструкций и сооружений от коррозии путём поддержания защитного потенциала.
  • коррозионный мониторинг: все необходимые измерения на защищаемом объекте в ручном и автоматическом режиме.
  • дистанционное управление средствами электрохимической защиты.
  • полное соответствие нормативным документам как в сфере законодательства, так и в сфере отраслевого регулирования.
  • все компоненты комплекса электрохимической защиты полностью совместимы.



В состав комплекса входят:

  • установка катодной защиты (УКЗ) - комплекс устройств, состоящий из источника электроснабжения, станции катодной защиты, дренажной линии, анодного заземления и контрольно-измерительного пункта
  • установка протекторной защиты (УПЗ) - комплекс устройств, включающий один или несколько протекторов, провода (кабели) и контрольно-измерительный пункт
  • установка электродренажной защиты (УДЗ) - комплекс устройств, состоящий из электрического дренажа, дренажной линии и контрольно-измерительных пунктов, обеспечивающий отвод токов из сооружения к источнику блуждающих токов
  • автоматизированное рабочее место (АРМ) - это комплекс оборудования и программного обеспечения, которые обеспечивают возможность приема и передачи информации, сигналов от различных объектов, а так-же позволяют управлять оборудованием данных объектов.
  • система коррозионного мониторинга (СКМ) - систематический сбор, накопление и анализ данных об изменении во времени коррозионного состояния защищаемых объектов, средств и параметров, а также условий и интенсивности коррозионного воздействия внутренних и внешних факторов на металлические конструкции и сооружения.



Технические характеристики

УКЗ (установка катодной защиты)

  • Количество – от 0 до 25

  • Суммарная максимальная выходная мощность – от 0,5 кВт до 30 кВт

КОМПОНЕНТХАРАКТЕРИСТИКАЗНАЧЕНИЕ
СКЗ (станция катодной защиты)КоличествоОт 0 до 25
Максимальная выходная мощностьот 0,5 кВт до 10 кВт
Резервирование силовой части24, 48, 96 В
Резервирование силовой частиОпционально
Резервирование полноеОпционально
Автоматическое регулированиеВыходного тока, выходного напряжения, защитного потенциала
Количество выходных каналовот 1 до 32
Отдельный БСЗКоличествоОт 0 до 100
Глубинные анодные заземлителиКоличествоОт 0 до 200
Протяженные анодные заземлителиОбщая длинаОт 0 до 15 км
КИПКоличествоОт 0 до 500

УПЗ (установка протекторной защиты)

  • Количество – от 0 до 50

КОМПОНЕНТХАРАКТЕРИСТИКАЗНАЧЕНИЕ
ПротекторыКоличествоОт 1 до 500
КИПКоличествоОт 0 до 500

УДЗ (установка электродренажной защиты)

  • Количество – от 0 до 25

КОМПОНЕНТХАРАКТЕРИСТИКАЗНАЧЕНИЕ
ЭД (электрический дренаж)КоличествоОт 1 до 2
 Максимальный отводимый дренажный токОт 1 до 50 А
 Тип электрического дренажаПассивный, усиленный
КИПКоличествоОт 0 до 100

СКМ (система коррозионного мониторинга)

  • Количество – от 0 до 25

КОМПОНЕНТХАРАКТЕРИСТИКАЗНАЧЕНИЕ
КИПКоличествоОт 0 до 500
АКМ (автоматизированный к оррозионный мониторгинг)Количество сервер-устройств опроса и хранения данныхОт 0 до 100
Количество измерительных устройствОт 0 до 500
Канал связи (опционально)витая пара, GPRS, радиоканал, оптоволокно
Масса одного измерительного устройстваНе более 20 кг
Масса одного сервер-устройства опроса и хранения данныхНе более 100 кг
ЭлектропитаниеНапряжение постоянного тока

АКМ осуществляет автоматическое измерение и оцифровывание:

  • поляризационного потенциала (Uпп) подземных трубопроводов по методу вспомогательного электрода;

  • суммарного потенциала (Uсум);

  • тока поляризации вспомогательного электрода (Iп);

  • активного сопротивления (Rк) пластин-индикаторов скорости коррозии.

  • Возможные источники автономного питания

  • Ветроэлектрическая установка (ВЭУ)

  • Солнечные батареи

  • Гальванические элементы – химические источники электрического тока, основанные на взаимодействии двух металлов и/или их оксидов в электролите, приводящем к возникновению в замкнутой цепи электрического тока.

  • АРМ (автоматизированое рабочее место)

  • Количество – от 0 до 25

  • Электропитание осуществляется от однофазной сети переменного тока напряжением 230 (+10% -20%) В частотой (50±1) Гц

  • Максимальная потребляемая мощность изделия от сети переменного тока – не более 700 Вт

  • Дистанционное управление СКЗ

  • Сбор, хранение и передача телеметрических данных сопряжённых устройств

  • Сбор и хранение измерений СКМ от модулей АКМ

  • Визуализация на дисплее состояния и параметров работы сопряжённых устройств КС ЭХЗ Стерх и прочих совместимых устройств, также визуализация телеметрической информации, поступающей с СКМ.

  • Ведение журнала событий.
